Nosilnosti rešetk

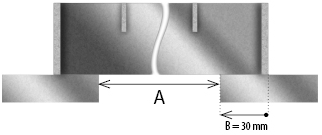

Oporne točke in naleganje rešetke

A = razdalja med opornima točkama
​B = minimalna širina naleganja rešetke (30 mm)





Fv in Fp

Fv v kg Nosilnost pri enakomerno razporejeni obremenitvi kg/m2

Fp v kg Nosilnost pri obremenitvi na površino 200×200 mm v osrednjem delu rešetke



Nosilnost standardnih rešetk

	DOM 25/2		KLASIK 30/2		STABIL 30/3
Oporne točke	Fv	Fp	Fv	Fp	Fv	Fp
300 mm	73,64	4,94	106,5	7,06	159,07	10,58
400 mm	41,43	3,30	59,65	4,70	89,48	7,06
500 mm	26,51	2,47	38,18	3,53	57,27	5,29
600 mm	18,41	1,98	26,51	2,82	39,77	4,23
700 mm	13,53	1,65	19,48	2,35	29,22	3,53
800 mm	10,36	1,41	14,91	2,02	22,37	3,02
900 mm	7,15	1,23	11,78	1,76	17,67	2,65
1000 mm	4,69	0,89	8,11	1,53	12,16	2,29
1100 mm	3,20	0,67	5,54	1,14	8,31	1,72
1200 mm	2,26	0,51	3,91	0,88	5,86	1,32
1300 mm	1,64	0,40	2,84	0,69	4,26	1,03
1400 mm	1,22	0,32	2,11	0,55	3,17	0,83
1500 mm	0,93	0,26	1,60	0,45	2,40	0,67
1600 mm	0,72	0,22	1,24	0,37	1,86	0,55
1700 mm	0,56	0,18	0,97	0,31	1,46	0,46
1800 mm	0,45	0,15	0,77	0,26	1,16	0,39
1900 mm	0,36	0,13	0,62	0,22	0,93	0,33
2000 mm	0,29	0,11	0,51	0,19	0,76	0,28

Pretvornik s kN v kg: 1 kN ≈ 100 kg; 10 kN ≈ 1 tona

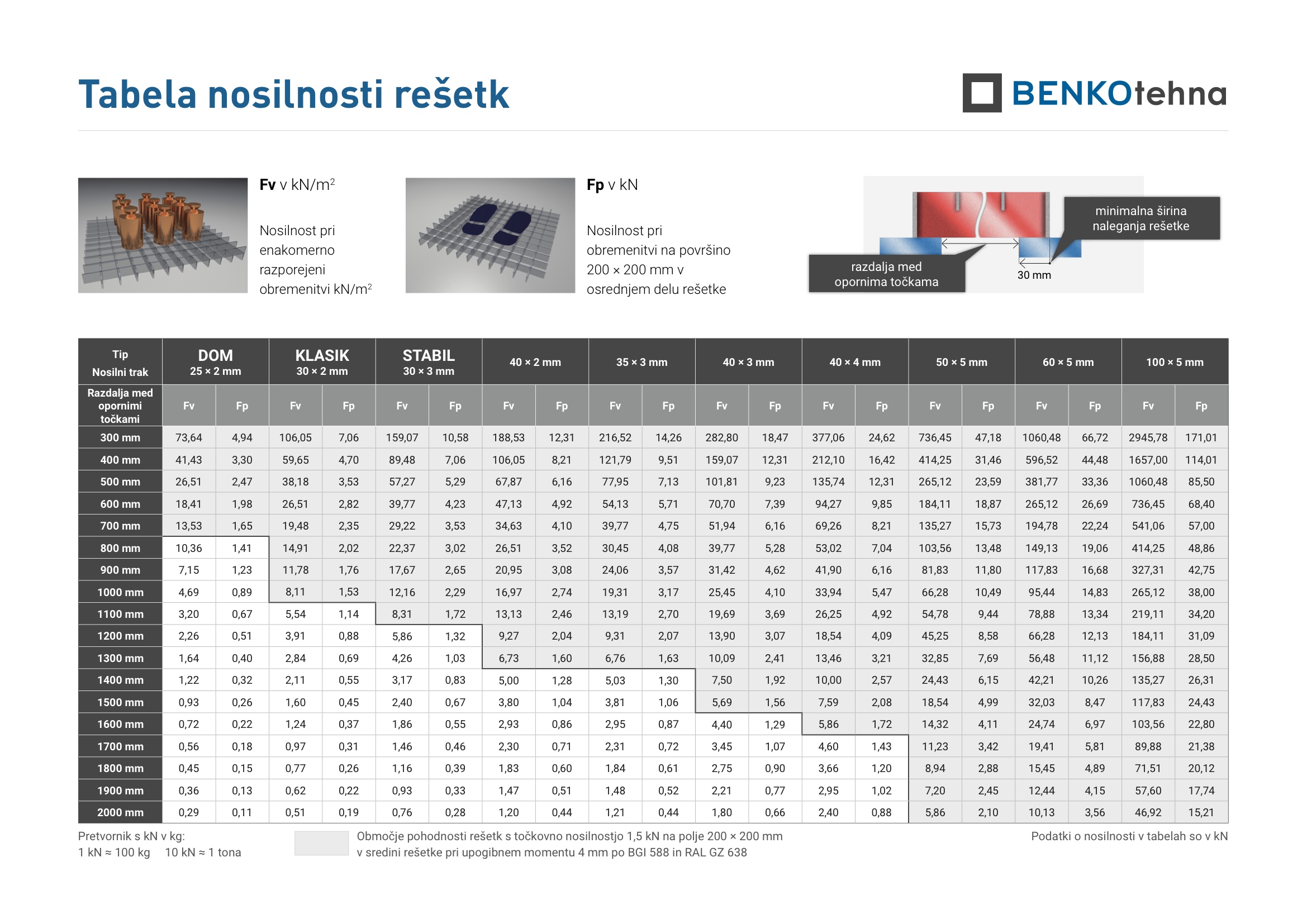

Nosilnost celotne ponudbe pohodnih rešetk

Nosilnosti vseh rešetk iz naše ponudbe si lahko ogledate v PDF dokumentu.
